I-d диаграмма влажного воздуха (Диаграмма Рамзина)

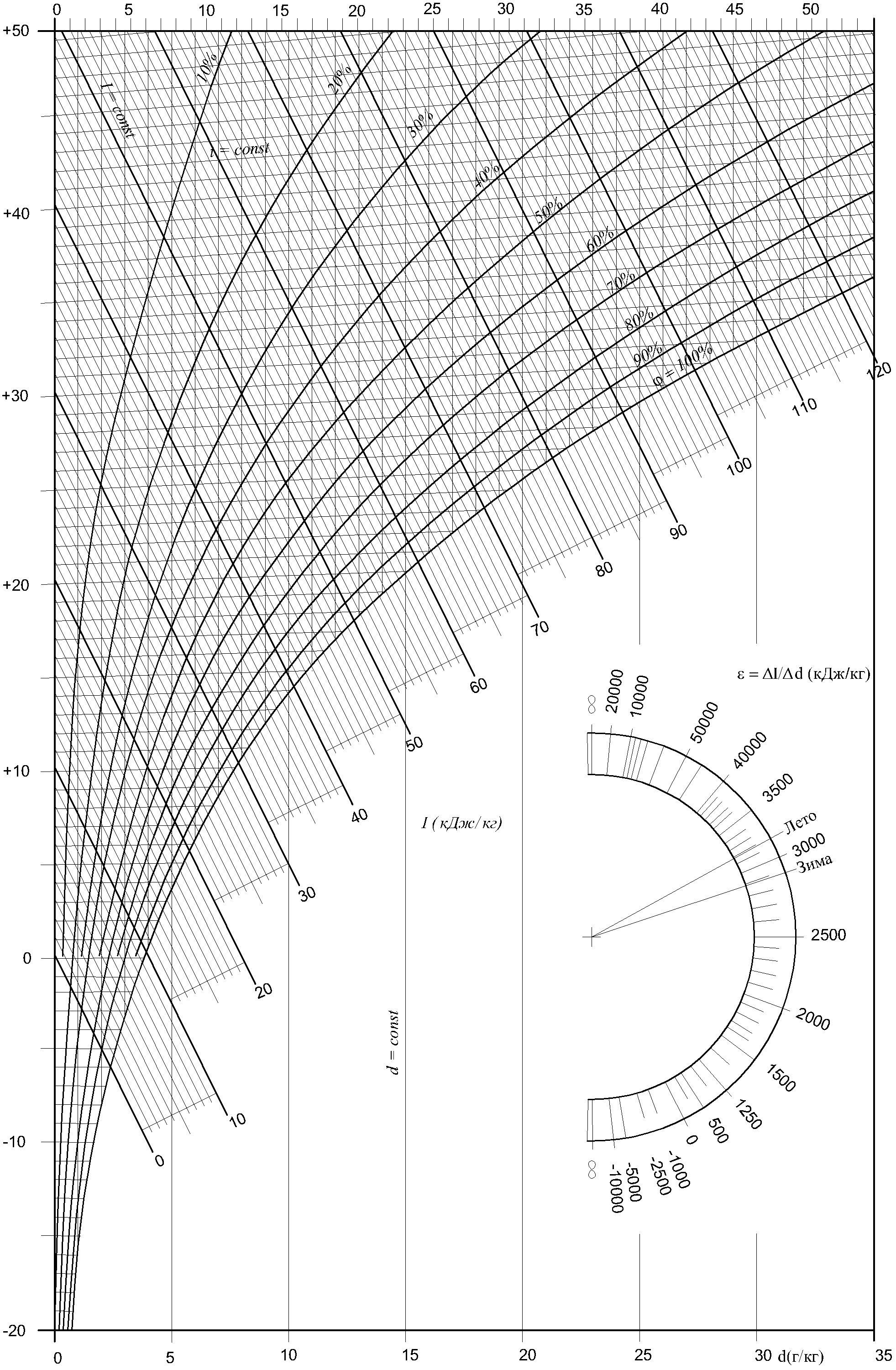

В косоугольных координатах диаграммы нанесены зависимости основных параметров влажного воздуха. Это температура (t), влагосодержание (d), относительная влажность (φ), энтальпия (i). При заданном давлении по оси ординат отложена энтальпия на 1 кг сухого воздуха [кДж/кг]. По оси абсцисс отложено влагосодержание воздуха в г на 1 кг сухого воздуха.

Угол между осями диаграммы составляет 135º. Такое расположение позволяет расширить область ненасыщенного влажного воздуха. Также диаграмма становится более удобной для построения графических расчетов.

Кривая относительной влажности φ=100 % построена на основе данных таблиц насыщенного воздуха. Выше нее на диаграмме располагается область ненасыщенного влажного воздуха. Ниже - область перенасыщенного влажного воздуха. Влага насыщенного воздуха (в этой области) находится в жидком или твёрдом состоянии, т.е. представляет из себя туман. Эта область не используется в расчётах характеристик влажного воздуха.

Все точки диаграммы характеризуют конкретное состояние влажного воздуха. Чтобы определить расположение любой точки, достаточно знать два параметра состояния из вышеуказанных четырёх.

I-d диаграмма используется не только для вычисления параметров состояния воздуха, но и для построения изменений состояния в процессах нагревания, охлаждения, увлажнения, осушения (и их сочетании). В расчётах часто используются такие параметры воздуха как “температура точки росы” и “температура мокрого термометра”. Оба этих параметра легко построить в i-d диаграмме.

Температура точки росы (tр)– это температура, соответствующая значению, до которого надо охладить влажный воздух, чтобы он стал насыщенным при постоянном влагосодержании (d=const). По i-d диаграмме этот параметр определяется следующим образом. Из точки, характеризующей заданное состояние влажного воздуха, проводится параллельно линии d=const прямая до пересечения с кривой насыщения (φ=100 %). Изотерма, которая пересечет эту кривую в полученной точке, будет показывать температуру точки росы.

Температура мокрого термометра (tм) – это температура, при которой газ насыщается водяным паром при постоянной энтальпии воздуха. Для определения температуры мокрого термометра по i-d диаграмме через точку, характеризующую заданное состояние влажного воздуха, проводится линия постоянной энтальпии i=const до пересечения с кривой насыщения. Значение температуры мокрого термометра будет соответствовать изотерме, проходящей через точку пересечения.
